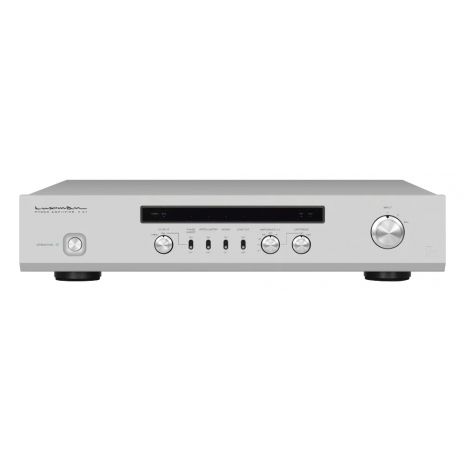

Фонокорректор Luxman E-07 phono stage - чувствительность входов MM 3.2mV, MC-H 0.37mV, MC-L 0.12mV, усиление MM 38dB, MC-H 57dB, MC-L 66dB, размеры 440(W) x 92(H) x 407(D) mm, вес 13.2kg.

Для оптимального и точного усиления сложных музыкальных сигналов, записанных в канавках аналоговых пластинок, необходимо учитывать принцип генерации токов головкой звукоснимателя и ее полное сопротивление.

Переключатели на передней и задней панелях устройства предлагают слушателю шесть предпочтительных настроек импеданса - от 4,7 Ом до 1 кОм для MC картриджей и четыре - от 34 кОм до 100 кОм для MM картриджей.

Современные повышающие трансформаторы LUXMAN, разработанные специально для использования с MC картриджами, оснащены сердечником из супер-пермаллоя и поддерживает балансные входы, что позволяет уверенно работать со слабыми выходными сигналами подвижных катушек без потери энергии. В конструкции устройства имеется четыре независимых трансформатора, предназначенных для левого и правого каналов с низким или высоким уровнем входного усиления.

Схема фонокорректора-предусилителя основана на кривых эквализации стандарта RIAA, с высококачественными транзисторами NF-типа, которые обеспечивают очень низкий общий уровень шума и высокое соотношение сигнал/шум. Квадрупольно-включенные полевые транзисторы первого каскада и тщательно подобранные компоненты, изготовленные на заказ, обеспечивают превосходное воспроизведение, оставаясь верными стандарту RIAA.

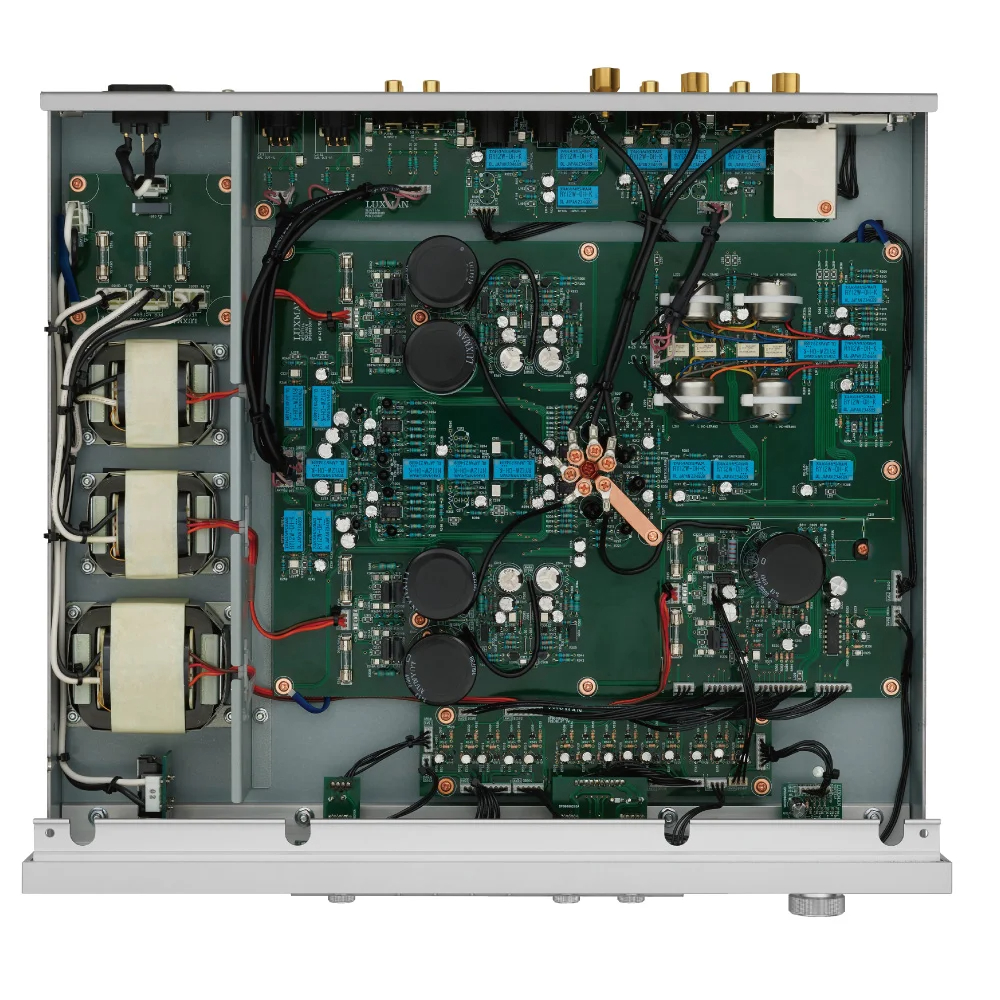

E-07 обладает также превосходными параметрами источника питания, т.к. периферийные схемы для питания экрана, индикаторов и реле отделены от блоков усиления аудио сигналов левого и правого каналов. Наличие трех независимых силовых трансформаторов означает, что колебания нагрузки в каждом отдельном блоке схемы никогда не влияет на другие.

В целом, E-07 - это новейший продукт референсного класса, способный воспроизводить музыкальный материал, полный красочных оттенков, привнося истинный реализм в наше постоянное стремление к превосходному звучанию и оснащению функциями, повышая уровень погружения слушателей в подлинно аналоговое воспроизведение.

Функции / Вход/выход

• Поддержка балансного подключения MC картриджей через входные разъемы XLR

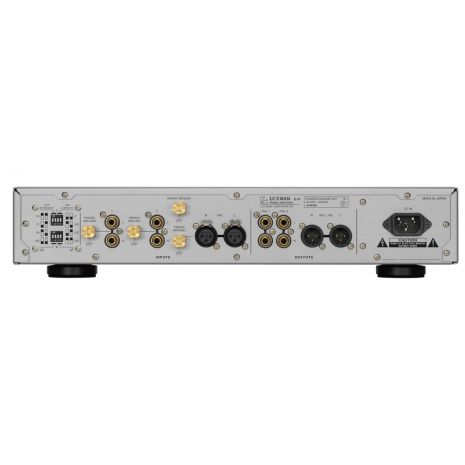

• Оснащение одной парой балансных (XLR) и двумя парами небалансных (RCA) входных разъемов, что позволяет подключать три отдельных аналоговых проигрывателя
• Крупная независимая клемма заземления корпуса из позолоченной латуни для каждого входа
• Одна пара балансных (XLR) и две пары небалансных (RCA) выходных разъемов для подключения к различным усилительным устройствам

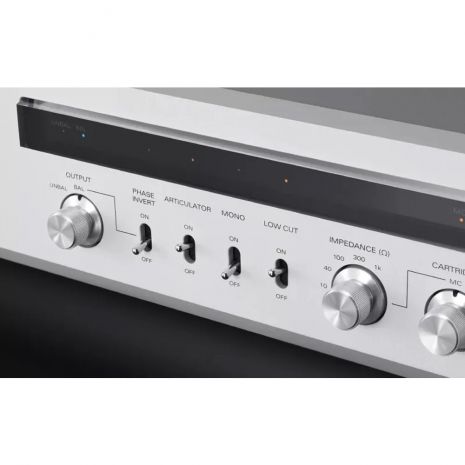

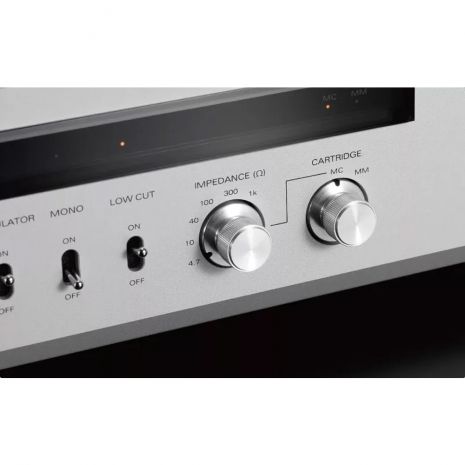

• Переключатель сопротивления нагрузки обеспечивает оптимальный выбор в соответствии с импедансом требуемого картриджа (ММ [сзади]: 34 кОм /47 кОм /56 кОм /100 кОм, MC [спереди]: 4,7 Ом/10 Ом/40 Ом/100 Ом/300 Ом/1 кОм)
• Селектор емкости нагрузки также обеспечивает согласование в соответствии с характеристиками MM картриджа ([сзади]: 0 пФ/100 пФ /220 пФ /320 пФ).
• Фильтр низких частот для устранения нежелательных составляющих, часто генерируемых деформированными виниловыми пластинками
• Удобный переключатель режима моно, полезный для воспроизведения монофонических записей
• Функция Articulator - позволяет размагничивать картриджи и
• MC трансформаторы, одновременно обрабатывая входной сигнал

Электрическая схема

• Совместимая с RIAA схема эквалайзера/усилителя типа NF обеспечивает впечатляюще низкий уровень шума благодаря четырем параллельно работающим полевым транзисторам первого каскада
• Новые повышающие MC трансформаторы с сердечниками из супер-пермаллоя, независимые для левого и правого каналов с низким или высоким коэффициентом усиления
• Специализированные силовые трансформаторы типа OI большой мощности, независимые для левого и правого каналов и для периферийных схем
• Стабилизированный источник питания со специальными фильтрующими конденсаторами, изготовленными на заказ, и схемой стабилизации на дискретных элементах
• Новая структура заземления PGS*, принятая для повышения стабильности передачи в цепях, работающих с малыми сигналами
  *PGS (источник заземления в форме «звезды»: внутренняя сеть заземления, состоящая из радиально соединенных путей одинаковой длины со сверхнизким сопротивлением, обеспечивающих точные точки отсчета сигнала для каждого отдельного блока схемы на чрезвычайно толстой, изготовленной вручную медной пластине.
• Благодаря трассировке печатной платы с плавным закруглением дорожек учитывается поток аудио сигнала и обеспечивается очень плавная передача тока.

Корпус / Аксессуары

• Изящный, стильный корпус, соответствующий габаритам предусилителя или интегрированного усилителя
• Красивая, обработанная дробью белая передняя панель, множество переключателей и узкий экран индикации статуса придают этому изделию впечатляющий внешний вид
• Конструкция корпуса без петель заземления, которая эффективно экранирует секции блока питания и усилителя, надежно изолируя их и понижая сопротивления заземления
• Основание корпуса из чрезвычайно толстого стального листа (2 листа общей толщиной 3,6 мм), которое способствует увеличению удельной массы и повышению жесткости
• Чугунные ножки-изоляторы обеспечивают практическое использование градиента плотности для подавления нежелательных вибраций во время воспроизведения
• Позолоченный вход для питания переменного тока с перевернутым креплением позволяет корпусу клемм поддерживать тяжелый кабель стандарта IEC.
