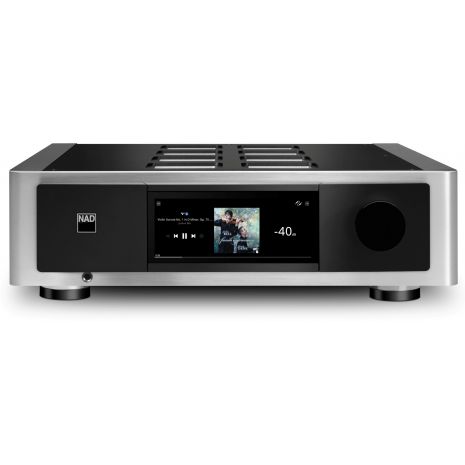

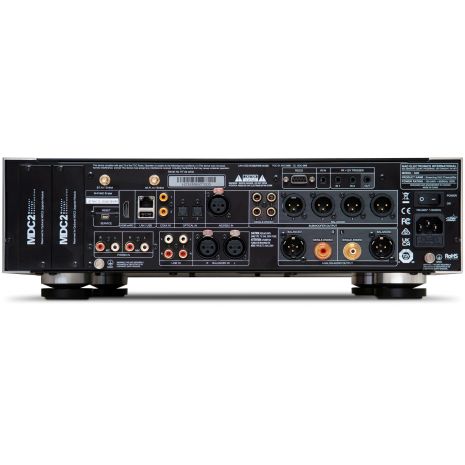

Усилитель предварительный NAD M66

• THD (20 Гц - 20 кГц)
• <0.001% at 2V out
• Соотношение сигнал-шум
• >105 дБ (IHF; A-взвешенный, отн. 500 мВ на выходе, единичный коэффициент усиления)
• Разделение каналов
• >116 дБ (1 кГц)
• >106 дБ (10 кГц))
• Входной импеданс (R и C)
• 56 кОм + 100 пФ
• Максимальный входной сигнал
• >5,6 В рм (при 0,1% THD)
  >8 В рм (аналоговый байпас)
• Выходное сопротивление
• Импеданс источника + 22 Ом
• Входная чувствительность
• 185 мВ (при 500 мВ на выходе, максимальная громкость)
• Частотная характеристика
• ±0,2 дБ (20 Гц - 20 кГц)
  ±0,2 дБ (аналоговый байпас, 20 Гц - 20 кГц)
• Максимальное напряжение на выходе
• -Нагрузка ИВЧ >5 В (при 0,1% THD)
  >10 В (аналоговый обход, при 0,1% THD)

БАЛАНСНЫЙ ВХОД, БАЛАНСНЫЙ /АНАЛОГОВЫЙ АУДИОВЫХОД

• THD (20 Гц - 20 кГц)
• <0.001% at 2V out
• Соотношение сигнал-шум
• >105 дБ (источник 200 Ом; A-взвешенный, отн. 500 мВ на выходе)
• Разрыв каналов
• >116 дБ (1 кГц)
• >106 дБ (10 кГц)
• Входной импеданс
• (R и C) 56 кОм + 100 пФ
• Максимальный входной сигнал
• >5,6 Врм (отн. 1% THD)
  >8 Врм (аналоговый байпас, отн. 1% THD)
• Выходной импеданс Импеданс источника
• + 22 Ом
• Входная чувствительность
• 90 мВ (при 500 мВ на выходе, максимальная громкость)
• Частотная характеристика
• ±0,2 дБ (20 Гц - 20 кГц)
  ±0,2 дБ (аналоговый байпас, 20 Гц - 80 кГц)
• Максимальное выходное напряжение (нагрузка IHF)
• >10 В (при 0,1 % THD)
  >20 В (аналоговый байпас, при 0,1 % THD)

ВХОД ЦИФРОВОГО ИСТОЧНИКА, ОДНОСТОРОННИЙ / АНАЛОГОВЫЙ АУДИОВЫХОД

• THD (20 Гц - 20 кГц)
• <0.0005% at 2V out
• Соотношение сигнал-шум
• >108 дБ (IHF; A-взвешенный, отн. 500 мВ на выходе, единичный коэффициент усиления)
• Разделение каналов
• >126 дБ при (1 кГц)
• >115 дБ (10 кГц)
• Входная чувствительность
• -20,25 dBFS (отн. 500 мВ на выходе (-6 дБВ), макс. громкость
• Частотная характеристика
• ±0,2 дБ (20 Гц - 20 кГц)
• Максимальное напряжение на выходе
• Нагрузка -IHF >5 В (прибл. 0,1 % THD)

ВХОД ЦИФРОВОГО ИСТОЧНИКА, БАЛАНСНЫЙ / АНАЛОГОВЫЙ АУДИОВЫХОД

• THD (20 Гц - 20 кГц)
• <0.0005% at 2V out
• Соотношение сигнал-шум
• >108 дБ (IHF; A-взвешенный, отн. 500 мВ на выходе, единичный коэффициент усиления)
• Разделение каналов
• >126 дБ (1 кГц)
• >115 дБ (10 кГц)
• Входная чувствительность
• -26,25 dBFS (отн. 500 мВ на выходе(-6 дБВ), макс. громкость
• Частотная характеристика
• ±0,2 дБ (20 Гц - 20 кГц)
• Максимальное выходное напряжение (нагрузка IHF)
• >10 В (при 0,1 % THD)

ЛИНЕЙНЫЙ ВХОД, ОДНОСТОРОННИЙ/ВЫХОД САБВУФЕРА/2САБВУФЕРА

• THD (20 Гц - 20 кГц)
• <0.005% at 2V out
• Соотношение сигнал-шум
• >84 дБ (IHF; A-взвешенный, отн. 500 мВ на выходе, единичный коэффициент усиления)
• Выходное сопротивление
• 480 Ом
• Максимальное напряжение на выходе
• Нагрузка -IHF >5 В (прибл. 0,1% THD

БАЛАНСНЫЙ ВХОД, БАЛАНСНЫЙ / САБВУФЕРНЫЙ ВЫХОД/2 САБВУФЕРА

• THD (20 Гц - 20 кГц)
• <0.005% at 2V out
• Соотношение сигнал-шум
• >80B (IHF; A-взвешенный, отн. 500 мВ на выходе, единичное усиление)
• Выходное сопротивление
• 480 Ом
• Максимальное напряжение на выходе
• Нагрузка -IHF >10 В (при 0,1 % THD)

PHONO INPUT, SINGLE-ENDED /ANALOG AUDIO OUTPUT (аналоговый байпас)

• THD (20 Гц - 20 кГц)
• MM: <0.008% (ref. 2 V out)
  MC: <0.02% (ref. 2 V out)
• Соотношение сигнал-шум
• MM: >82 дБ (A-взвешенный, отн. 500 мВ на выходе)
  MC: >75 дБ (A-взвешенный, отн. 500 мВ на выходе)
• Входной импеданс (R и C)
• MM: 56 кОм + 100 пФ
  MC: 100 Ом + 280 пФ
• Входная чувствительность
• MM: 1,7 мВ (при 500 мВ на выходе, максимальная громкость)
  MC: 123 мкВ (при 500 мВ на выходе, максимальная громкость)
• Частотная характеристика
• ±0,2 дБ (20 Гц - 20 кГц)
• Максимальный входной сигнал при 1 кГц
• MM: >80 mVrms
  MC: >7 мВрмс (при 0,1 % THD)

LINE INPUT, HEADPHONE OUT (аналоговый байпас)

• THD (20 Гц - 20 кГц)
• <0.002% (ref. 1V out)
• Соотношение сигнал-шум
• >98 дБ (нагрузка 32 Ом; A-WTD, отн. напряжение 0,5 В, коэффициент усиления один)
• Частотная характеристика
• ±0,3 дБ (20 Гц - 20 кГц)
• Разделение каналов
• >62 дБ при 1 кГц
• Выходной импеданс Источник
• Z + 4,7 Ом
• Максимальный входной сигнал при 1 кГц
• ММ: >80 мВрмс
• Потребляемая мощность
• при автоматическом режиме ожидания ON и режиме ожидания сети OFF 0,5 Вт*
  при автоматическом режиме ожидания ON и режиме ожидания сети ON 2,0 Вт**
  Режим OFF (питание выключено) 0,1 Вт
